电路案例

公开样品图与过程视频。单面板可先选基底；双面板示意两面都可打印导电图形。不含未发布工艺参数。

单面板

一面打印导电图形。下单选「单面板」时可再选 PET、玻璃、陶瓷、PI 等现有基底。

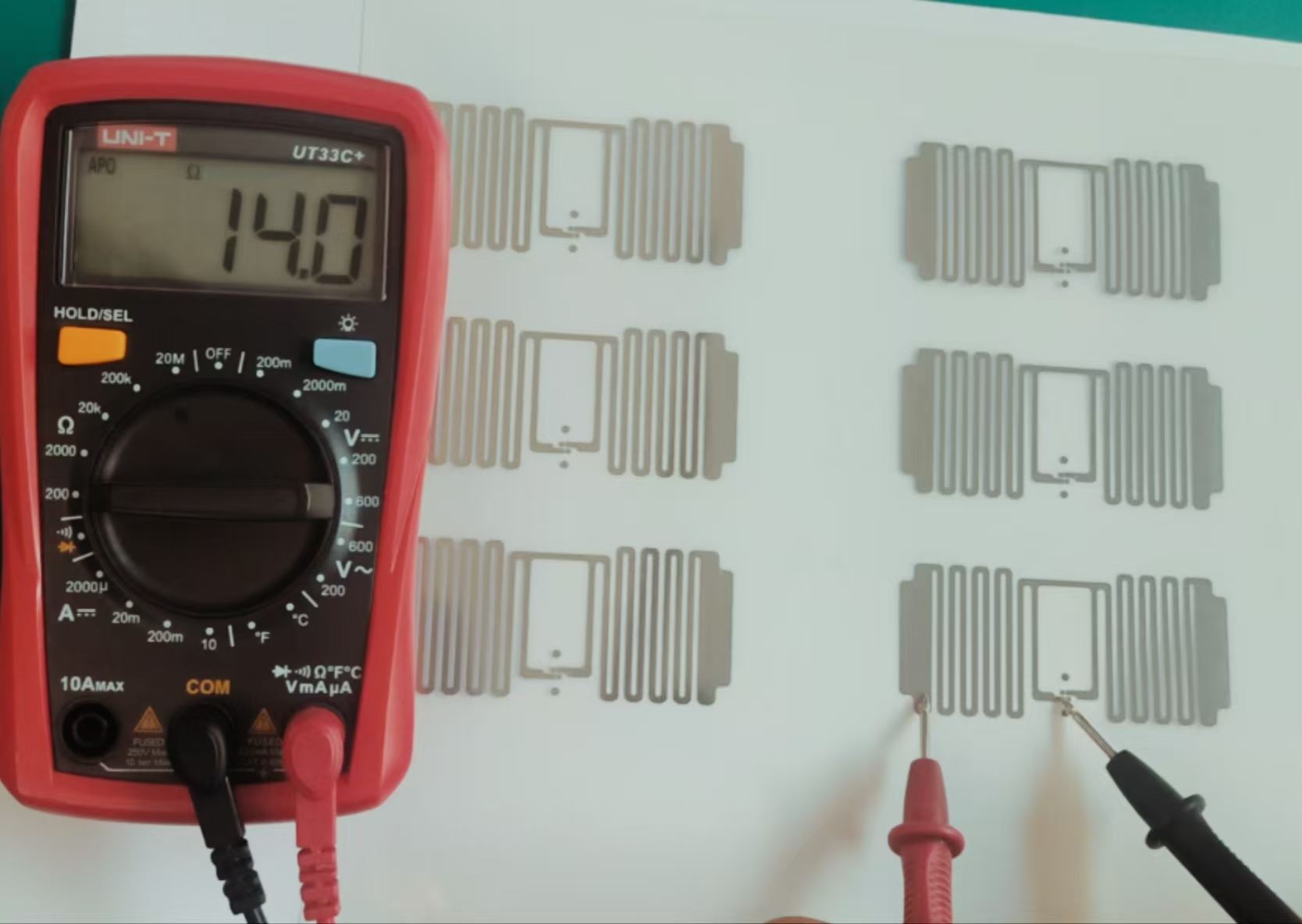

柔性片上的单面走线，可测通路电阻。

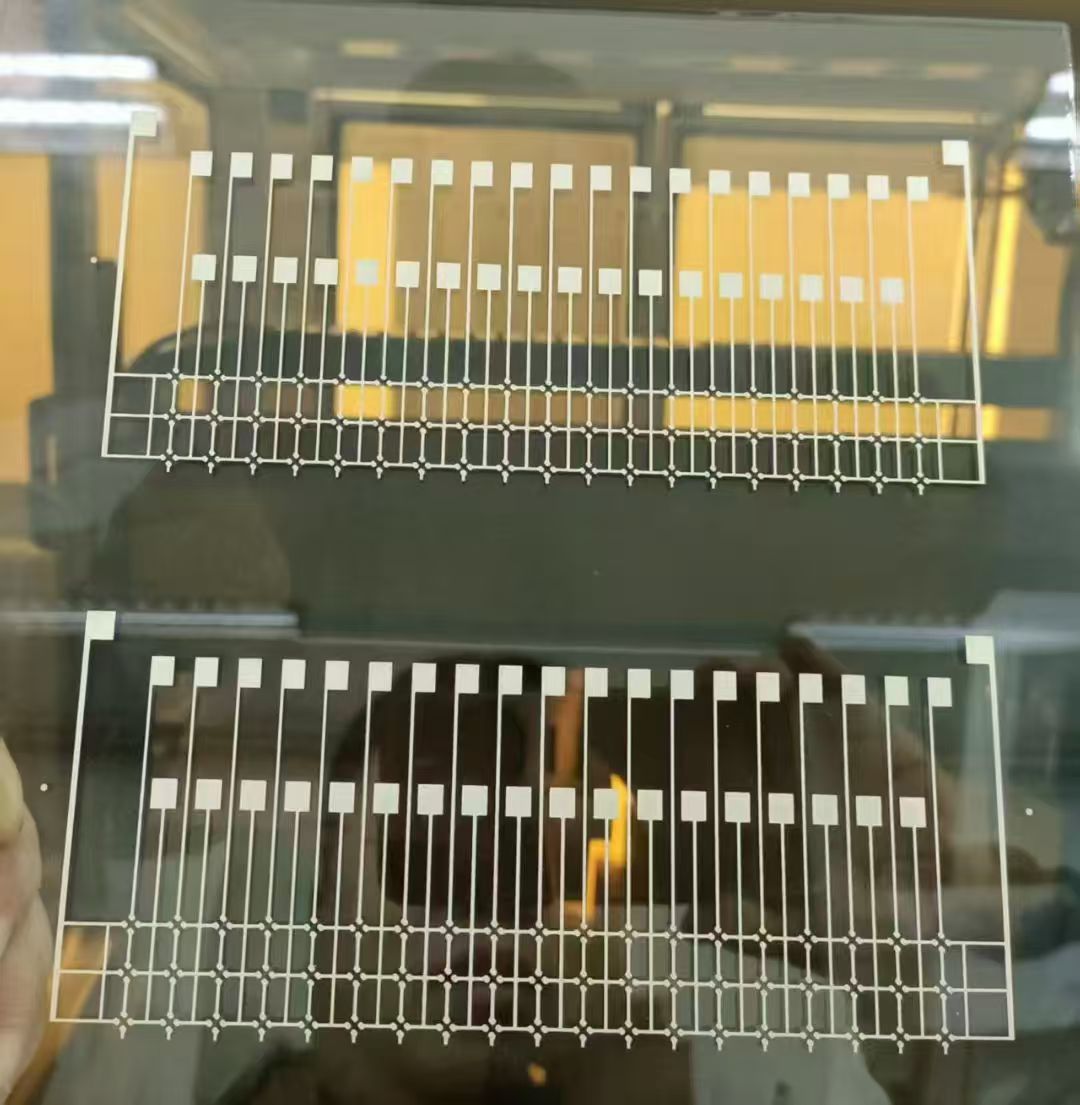

透明基底上的单面电极阵列。

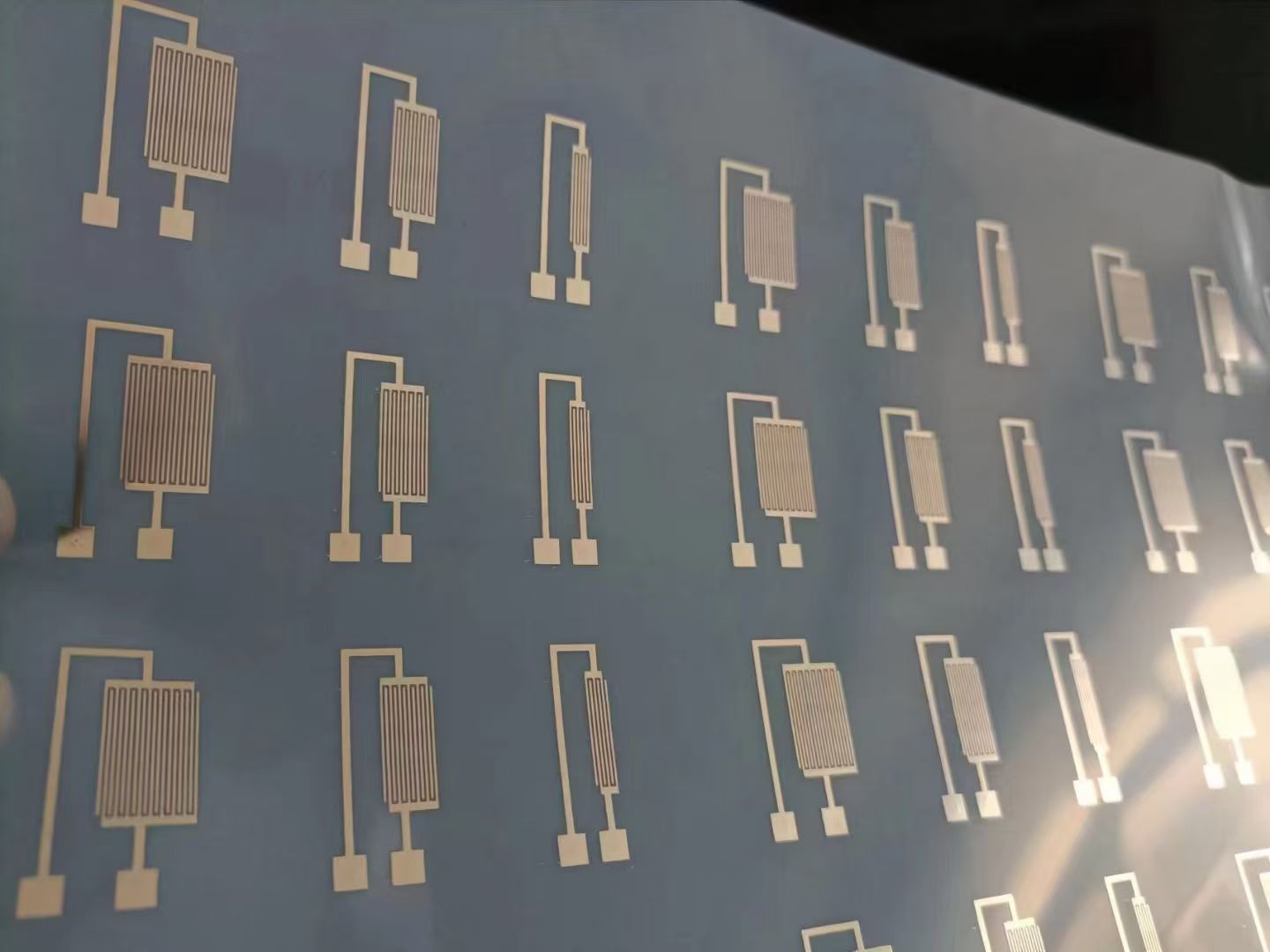

柔性片上的叉指电极阵列。

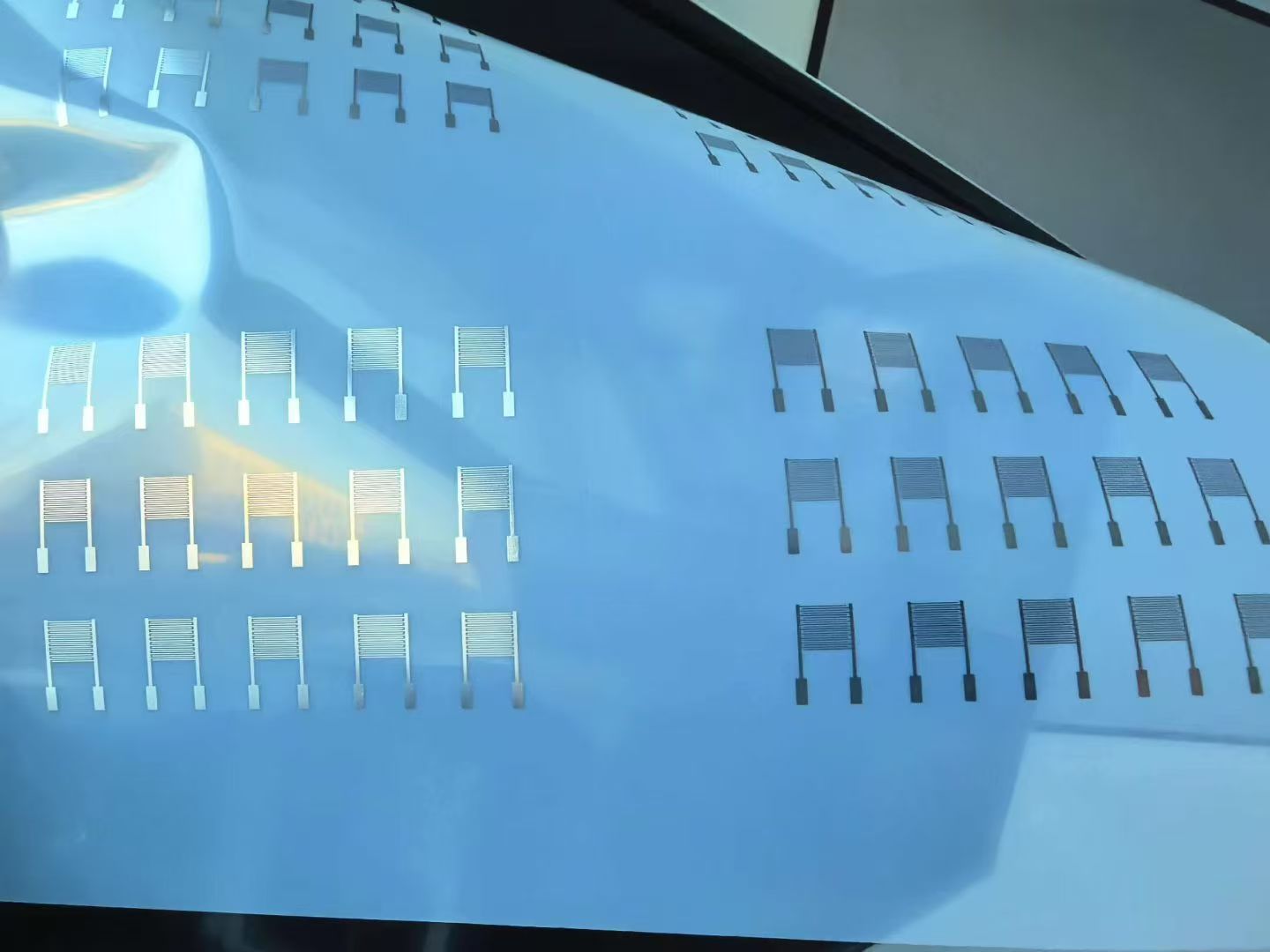

PET 基底单面电极示意。

打印过程示意（无公司名、无未公开参数）。

双面板

两面都可打印导电图形。下单选「双面板」时不必再选基底。

玻璃基底上的密集电极阵列，可作双面打样参考。

焊盘与走线示意，适合对照双面布局。

细网格导电图形，双面打样时可作密度参考。

透明基底上的阵列图形。
